金屬不銹鋼銘牌蝕刻工藝流程詳解

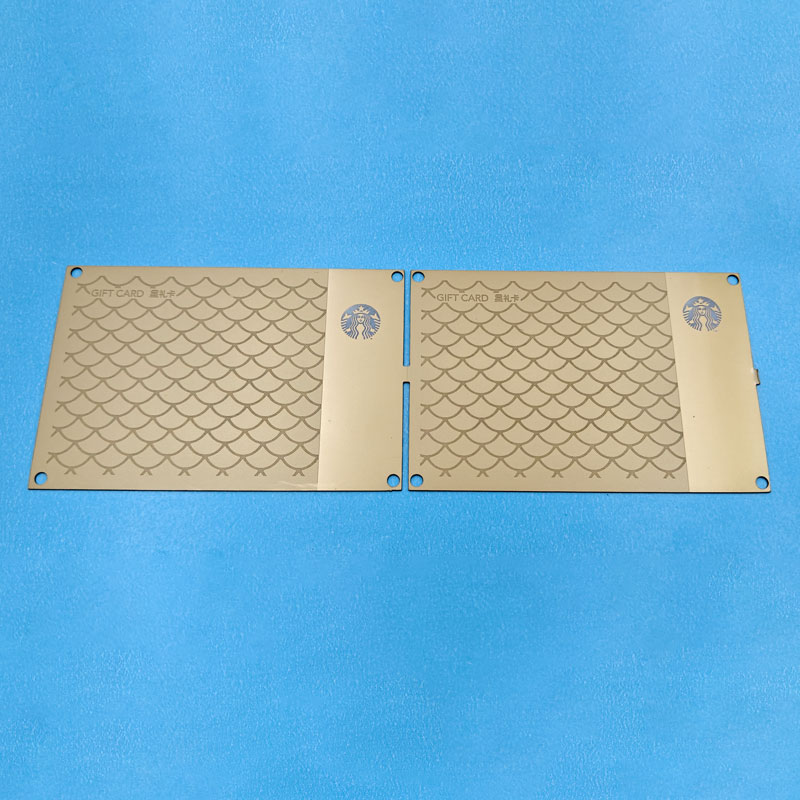

金屬銘牌蝕刻是一種通過化學或物理方法在金屬表面形成圖案、文字或標識的工藝，廣泛應用于工業標牌、裝飾、電子元件等領域。以下是詳細的金屬不銹鋼銘牌蝕刻工藝流程及關鍵要點：

一、工藝流程詳解
1. 設計與制版
設計文件：使用CorelDRAW、AutoCAD等軟件設計圖案，確保線條清晰、尺寸精準。
輸出菲林/膠片：將設計轉為高精度透明膠片（用于曝光），或直接輸出數碼UV打印稿。

2. 材料準備
金屬選擇：常用材料包括不銹鋼、銅、鋁、黃銅等，厚度通常為0.1~1.5mm。
表面處理：清潔金屬表面，去除油污、氧化層（方法：化學脫脂、機械打磨或超聲波清洗）。

3. 涂覆感光膠
感光膠類型：常用液態光致抗蝕劑（如重鉻酸鹽感光膠）或干膜抗蝕劑。
涂布方式：噴涂、滾涂或絲網印刷，確保均勻無氣泡。
烘干：80~100℃烘箱干燥10~15分鐘，形成硬化膜層。

4. 曝光
對位貼合：將菲林膠片與涂膠金屬對齊，置于UV曝光機中。
紫外線曝光：根據膠層厚度調整能量（通常300~500mj/cm2），未遮擋部分感光膠固化。

5. 顯影
溶解未固化膠：使用堿性溶液（如1%碳酸鈉）沖洗，露出需蝕刻的金屬區域。
檢查修正：顯微鏡下檢查線條完整性，修補缺陷。

6. 蝕刻
化學蝕刻：
蝕刻液配方：
不銹鋼：三氯化鐵（FeCl?）溶液（30~45°Bé）或鹽酸+硝酸混合液。
銅：氯化銅（CuCl?）+鹽酸。
鋁：氫氧化鈉（NaOH）溶液。
參數控制：溫度20~50℃，時間依深度調整（通常5~30分鐘）。
物理蝕刻：激光雕刻（適用于高精度小批量）或電解蝕刻。

7. 脫膜與后處理
去除抗蝕層：用氫氧化鈉溶液或專用脫膜劑浸泡。
表面精修：
拋光：機械拋光或電解拋光。
著色：陽極氧化（鋁）、電鍍（鍍金/銀）或化學發黑（鋼）。
拉絲/噴砂：增加質感。

8. 質檢與包裝
尺寸檢測：卡尺或投影儀驗證精度（±0.05mm）。
外觀檢查：無毛刺、殘膠、蝕刻不均等問題。
防護處理：噴涂透明漆或覆膜防氧化。

二、關鍵工藝參數
| 步驟 | 參數 | 典型值 |
| 曝光 | UV波長 | 365nm |
| 蝕刻 | FeCl?濃度 | 38~42°Bé |
| 蝕刻 | 溫度 | 40±5℃ |
| 蝕刻 | 噴淋壓力 | 1.5~2.5bar |

三、常見問題與解決
1. 側蝕（Undercut）
原因：蝕刻時間過長或濃度過高。
解決：優化蝕刻液配方，加入緩蝕劑（如硫脲）。

2. 線條斷裂
原因：感光膠附著力不足。
解決：增加前處理（如酸洗或火焰處理）。

3. 表面粗糙
原因：蝕刻液雜質或金屬晶粒粗大。
解決：過濾蝕刻液或更換高純度金屬。

四、應用場景
工業：設備銘牌、PCB板。
裝飾：定制金屬藝術品、獎牌。
電子：射頻屏蔽罩、精密元件。

通過精確控制各環節參數，金屬不銹鋼銘牌蝕刻可實現微米級精度，滿足高端需求。如需進一步優化，可嘗試脈沖蝕刻或光刻技術（LIGA工藝）提升細節表現。
