不銹鋼蝕刻工藝

不銹鋼蝕刻工藝是一種通過化學或物理方法在不銹鋼表面進行選擇性腐蝕，從而形成精密圖案或文字的技術。該工藝廣泛應用于裝飾、電子、醫療器械、工業標牌等領域。以下是詳細的不銹鋼蝕刻工藝流程和關鍵要點：

一、主要工藝流程
1. 表面預處理
清潔脫脂：去除不銹鋼表面的油污、氧化層（常用堿性溶液或有機溶劑）。
拋光/拉絲：根據需求對基材進行表面處理（如鏡面、霧面等）。
烘干：確保表面完全干燥，避免影響后續涂層附著力。

2. 涂覆光刻膠
感光膠/抗蝕膜：通過噴涂、滾涂或絲網印刷將光敏膠均勻覆蓋在不銹鋼表面。
預烘：低溫烘干（6080℃）使膠層固化。

3. 曝光與顯影
紫外曝光：將設計好的圖案菲林膜覆蓋在表面，紫外線照射使曝光區域膠層硬化。
顯影：用堿性溶液（如碳酸鈉）溶解未曝光部分，露出需蝕刻的金屬區域。

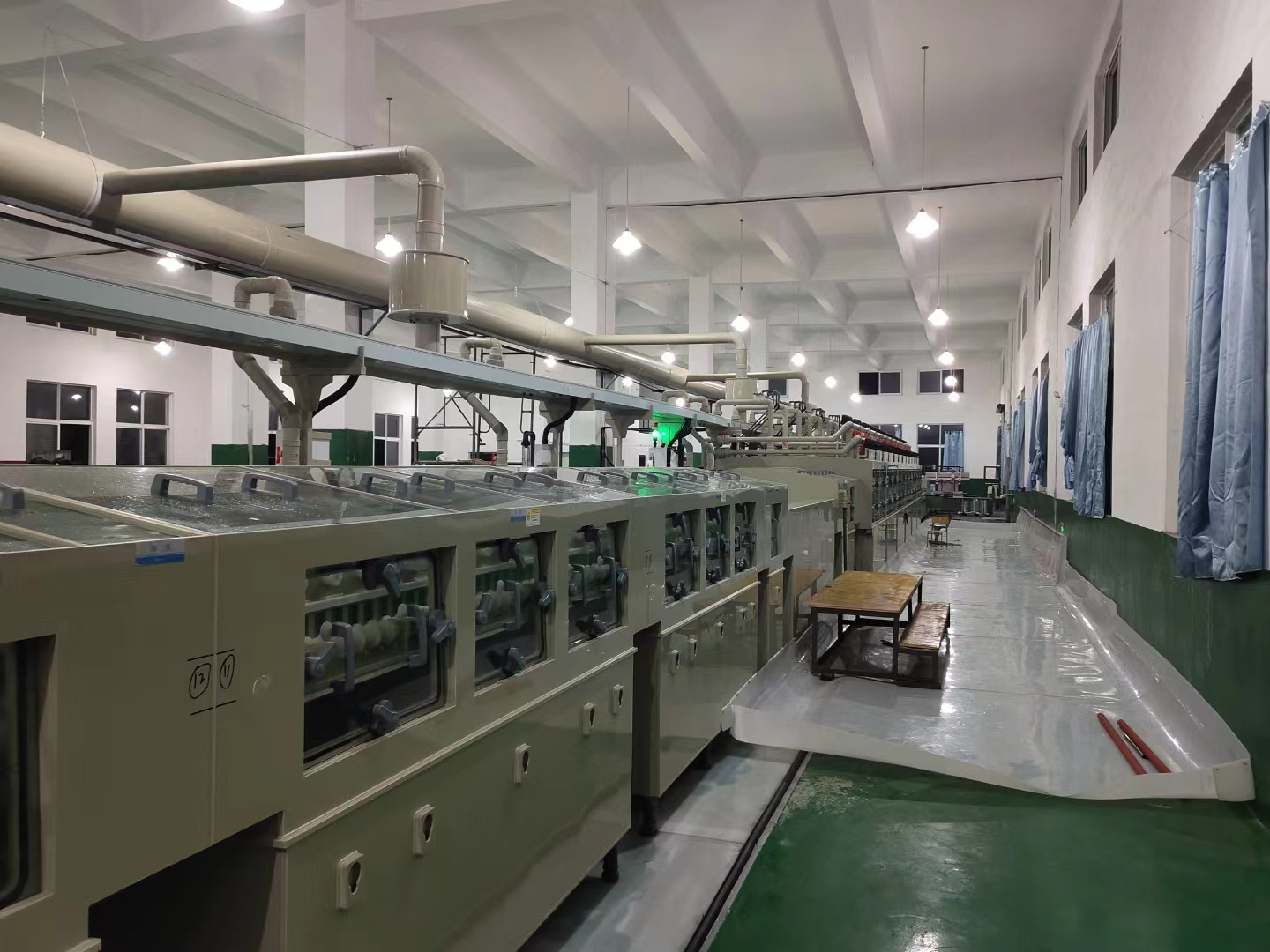

4. 蝕刻
化學蝕刻：常用三氯化鐵（FeCl?）、硝酸（HNO?）或鹽酸（HCl）溶液腐蝕暴露的金屬區域，控制濃度、溫度和時間（通常3050℃）。
電解蝕刻：通過電流加速腐蝕，精度更高，適合復雜圖案。

5. 去膠與清洗
用氫氧化鈉溶液或專用剝離劑去除剩余光刻膠。
高壓水沖洗并中和殘留酸堿，防止二次腐蝕。

6. 后處理
拋光/噴砂：修飾蝕刻區域邊緣。
著色/電鍍：可選步驟，如PVD鍍膜、電泳涂裝等增強美觀性。

二、關鍵工藝參數
蝕刻液選擇：
三氯化鐵（常用，成本低，但需控制再生處理）。
酸性混合液（如HNO?+HF，適用于高精度但腐蝕性強）。
溫度控制：2050℃（過高導致側蝕嚴重，過低效率低）。
時間控制：根據深度調整（通常0.010.5mm）。

三、常見問題與解決方案
1. 側蝕（Undercut）
原因：蝕刻時間過長或濃度過高。
解決：優化掩膜精度、調整蝕刻液參數或采用電解蝕刻。

2. 圖案模糊
原因：曝光不足或顯影不徹底。
解決：加強菲林膜與基材的貼合度，校準曝光時間。

3. 表面粗糙
原因：蝕刻液雜質或金屬晶間腐蝕。
解決：過濾蝕刻液，添加緩蝕劑（如硫脲）。

四、應用場景
裝飾行業：電梯面板、奢侈品LOGO、藝術浮雕。
工業部件：精密濾網、微流道芯片、傳感器元件。
電子領域：電路板屏蔽罩、接觸片。

五、環保與安全
廢液處理：蝕刻液需中和沉淀（如用石灰中和酸性廢液），回收金屬離子。
防護措施：操作時穿戴防酸手套、護目鏡，確保通風良好。

通過精準控制參數和掩膜設計，不銹鋼蝕刻工藝可實現微米級精度，滿足高附加值產品的需求。如想了解更多樣品，可點擊不銹鋼標牌?查看！
